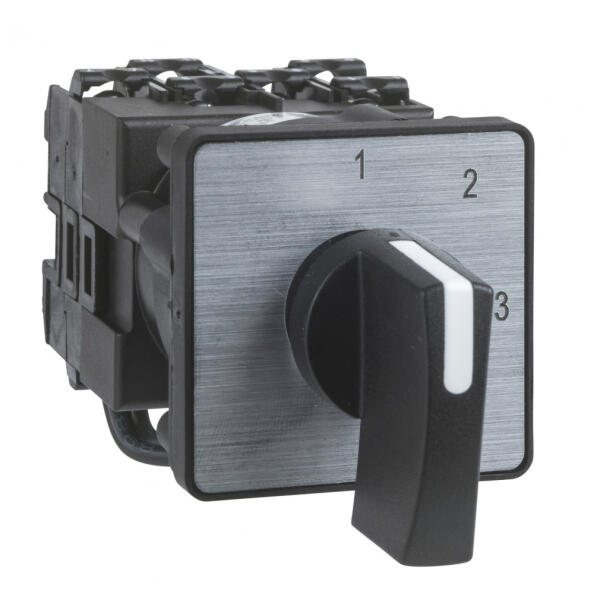

A Schneider Electric Harmony K termékcsalád K1A001ALH típusú bütykös kapcsolója kiváló minőségű, többcélú ipari vezérlőelem, amely ideális választás különböző kapcsolási feladatokhoz az automatizálás és energiaelosztás területén. Ez a komplett bütykös kapcsoló egy igazán sokoldalú eszköz, amely megbízható és tartós működést biztosít ipari környezetben is. A K1A001ALH modell egy 1-pólusú, 2 állású kapcsoló, amely 45 fokos kapcsolási szöggel rendelkezik. Műszaki kialakítását tekintve 12A-es konvencionális szabadlevegős termikus áramterhelhetőséggel büszkélkedhet, míg zárt térben ez az érték 10A. A készülék elülső felszerelésű, multifixing rögzítési móddal, ami rugalmas beépítési lehetőségeket kínál. A kapcsolófej 45×45 mm-es előlappal rendelkezik, és fekete színű, 35 mm hosszúságú fogantyúval működtethető. A kapcsolón fémes feliratú, fekete 0-1 jelölés segíti a pozíciók azonosítását. IP40-es védettségének köszönhetően megfelelően ellenáll a por és a nedvesség behatolásának az IEC 60529 szabvány szerint. Műszaki szempontból a K1A001ALH imponáló paraméterekkel rendelkezik. A névleges szigetelési feszültsége 690V (3-as szennyezettségi fok mellett) az IEC 60947-1 előírásainak megfelelően. Lenyűgöző névleges üzemi teljesítménytartománnyal büszkélkedhet: 10500W AC-21 esetén 500... 660V 3 fázison, valamint különböző teljesítményszintek AC-3 és AC-23A kategóriában a különböző feszültségszinteken és fázisszámokon. A kapcsoló névleges üzemi árama is figyelemre méltó tartományt fed le, például 4,6A 230V AC-3 3 fázison, vagy 2,8A 500V AC-3 3 fázison. Az elektromos tartósság kategóriától függően 500.000-1.000. 000 ciklus között mozog, ami rendkívül hosszú élettartamot biztosít még gyakori kapcsolások esetén is. A mechanikai tartósság pedig eléri az 1.000. 000 ciklust, igazolva a termék kiemelkedő minőségét és megbízhatóságát. A K1A001ALH kapcsoló lassú bontású érintkezőkkel és pozitív nyitással rendelkezik, ami növeli a biztonságot kritikus alkalmazásoknál. Az elektromos csatlakoztatás foglyos csavarszorítós kapcsokkal történik, amelyek rugalmas vezetékek esetén 2×1,5 mm2, tömör vezetékek esetén pedig 1×2,5 mm2 keresztmetszetig használhatók. A készülék rövidzárlati árama 10000A, rövidzárlati védelméről pedig 16A-es gG típusú olvadóbiztosító gondoskodik. A kapcsoló rendelkezik 4kV-os névleges lökőfeszültség-állósággal szigetelési funkcióban, illetve 6kV-os értékkel az IEC 947-1 szabványnak megfelelően. A készülék számos nemzetközi szabványnak megfelel, többek között az IEC 60947-3 (energiaáramköri), az IEC 60947-5-1 (vezérlőáramköri), a CENELEC EN 50013, valamint a GB/T 14048.5 és GB/T 14048.3 előírásoknak. Különböző nemzetközi tanúsítványokkal rendelkezik, beleértve a CSA és UL minősítéseket, amelyek igazolják, hogy a termék 240V-on különböző teljesítményszinteken és fázisszámokon használható.

Schneider Electric Harmony K - K1A001ALH - komplett bütykös kapcsoló, 12A, multifix, 1P, 45°, be - ki kapcsoló műszaki adatok Általános adatok Termékcsalád: Harmony K Termék vagy alkatrész típusa: Komplett bütykös kapcsoló Komponens neve: K1 Konvencionális szabadlevegős termikus áram [Ith]: 12 A Felszerelési hely: Elülső Rögzítési mód: Multifixing Bütykös kapcsolófej típusa: 45 x 45 mm előlappal Kezelőszerv típusa: Fekete fogantyú, hosszúsága = 35 mm Forgó fogantyú lakatolása: Nélkül Jelölés megjelenítése: Fém jelöléssel, 0 - 1 fekete jelöléssel Bütykös kapcsoló funkció: Kapcsoló Visszatérítés : Nélkül Ki pozíció: Ki pozícióval Pólusok leírása: 1P Kapcsolási pozíciók: Jobb: 0° - 45° IP védelmi fokozat: IP40 az IEC 60529 szerint Kiegészítő Kapcsolási szög: 45° Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fok) az IEC 60947-1 szerint Konvencionális zárt termikus áram [Ithe]: 10 A Névleges üzemi teljesítmény W-ban: 10500 W AC-21, 500... 660 V 3 fázis az IEC 947-3 szerint
1100 W AC-3, 230 V 3 fázis az IEC 947-3 szerint
1500 W AC-23A, 230 V 3 fázis az IEC 947-3 szerint
1500 W AC-3, 400 V 1 fázis az IEC 947-3 szerint
1500 W AC-3, 400 V 3 fázis az IEC 947-3 szerint
1500 W AC-3, 500 V 3 fázis az IEC 947-3 szerint
1500 W AC-3, 690 V 3 fázis az IEC 947-3 szerint
2200 W AC-23A, 400 V 3 fázis az IEC 947-3 szerint
2200 W AC-23A, 500 V 3 fázis az IEC 947-3 szerint
2200 W AC-23A, 690 V 3 fázis az IEC 947-3 szerint
4800 W AC-21, 230 V 3 fázis az IEC 947-3 szerint
600 W AC-3, 230 V 1 fázis az IEC 947-3 szerint
8300 W AC-21, 400 V 3 fázis az IEC 947-3 szerint Névleges üzemi áram AC [Ie]: 1,8 A 690 V AC-3 3 fázis az IEC 947-3 szerint
2,8 A 500 V AC-3 3 fázis az IEC 947-3 szerint
2,8 A 690 V AC-23A 3 fázis az IEC 947-3 szerint
3,3 A 400 V AC-3 3 fázis az IEC 947-3 szerint
3,8 A 500 V AC-23A 3 fázis az IEC 947-3 szerint
4,6 A 230 V AC-3 3 fázis az IEC 947-3 szerint
4,8 A 400 V AC-23A 3 fázis az IEC 947-3 szerint
5,6 A 230 V AC-23A 3 fázis az IEC 947-3 szerint
1 A 500 V AC-15 az IEC 947-5-1 szerint
2 A 400 V AC-15 az IEC 947-5-1 szerint
3 A 230 V AC-15 az IEC 947-5-1 szerint Elektromos tartósság: 1000000 ciklus AC-15
1000000 ciklus AC-21
500000 ciklus AC-23
500000 ciklus AC-3 Maximális működési sebesség: 8333 ciklus/perc AC-15
2,5 ciklus/perc AC-21
2,5 ciklus/perc AC-23
2,5 ciklus/perc AC-3 Rövidzárlati áram: 10000 A Rövidzárlati védelem: 16 A olvadóbiztosító, gG típus Névleges lökőfeszültség-állóság [Uimp]: 4 kV szigetelési funkcióban
6 kV az IEC 947-1 szerint Érintkezőműköd és: Lassú bontású Pozitív nyitás: Van Elektromos csatlakozás: Foglyos csavarszorítós kapcsok hajlékony, befogási kapacitás: 2 x 1,5 mm2
Foglyos csavarszorítós kapcsok tömör, befogási kapacitás: 1 x 2,5 mm2 Mechanikai tartósság: 1000000 ciklus CAD teljes szélesség: 45 mm CAD teljes magasság: 45 mm CAD teljes mélység: 77 mm Környezet Szabványok: IEC 60947-3 energiaáramkörhöz
IEC 60947-5-1 vezérlőáramkörhöz
CENELEC EN 50013
GB/T 14048.5 vezérlőáramkörhöz
GB/T 14048.3 energiaáramkörhöz Term
