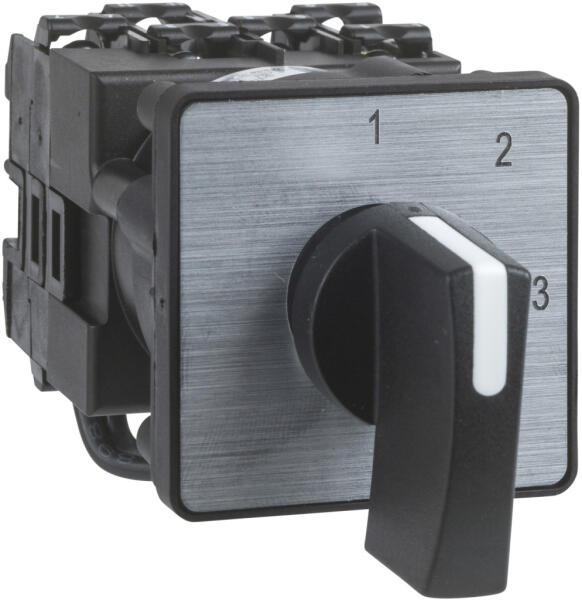

A Schneider Electric Harmony K sorozatú K1D002ULH komplett bütykös kapcsoló egy sokoldalúan alkalmazható, kiváló minőségű kapcsolóeszköz, amely tökéletes megoldást nyújt ipari környezetben használt berendezések, gépek és vezérlőrendszerek kapcsolására. Ez a 12A terhelhetőségű, multifixing rögzítési móddal rendelkező eszköz a megbízhatóság és a praktikum tökéletes ötvözete. A K1D002ULH egy 2 pólusú bütykös kapcsoló, amely 45 fokos kapcsolási szöggel és három kapcsolási helyzettel rendelkezik (2-0-1 jelölés a fémes feliraton). A kapcsoló egy 35 mm hosszúságú fekete fogantyúval van felszerelve, amely kényelmes kezelést biztosít a felhasználók számára. A frontoldalon található 45 x 45 mm-es előlap és a 0 fokos kikapcsolt pozíció tovább növeli a termék használati értékét. A kapcsolási pozíciók bal oldalon 0-315 fok, jobb oldalon 0-45 fok között állíthatók be, maximális rugalmasságot biztosítva a felhasználáshoz. A K1D002ULH műszaki paraméterei lenyűgözőek: az [Ith] hagyományos, szabad levegős termikus áram 12A, míg a zárt [Ithe] hagyományos termikus áram 10A. A kapcsoló IP40-es védelemmel rendelkezik az IEC 60529 szabványnak megfelelően, ami megvédi a készüléket a 1 mm-nél nagyobb szilárd tárgyak behatolásától. A névleges szigetelési feszültség [Ui] 690V (3-as szennyezettségi fokozat) az IEC 60947-1 szabvány szerint, a lökőfeszültség-állóság [Uimp] pedig 4 kV szigetelő funkcióban és 6 kV az IEC 947-1 szabványnak megfelelően. A kapcsoló slow-break működésű és pozitív nyitással rendelkezik, amely a biztonsági alkalmazásoknál különösen fontos tulajdonság. Elektromos tartóssága kiemelkedő: 1000000 ciklus AC-15 és AC-21, valamint 500000 ciklus AC-23 és AC-3 üzemmódban. A mechanikai tartóssága szintén lenyűgöző, 1000000 kapcsolási ciklus. A termék számos nemzetközi szabványnak megfelel, köztük az IEC 60947-3 (erőáramú áramkör), IEC 60947-5-1 (vezérlő áramkör) és CENELEC EN 50013 szabványoknak. Nemzetközi tanúsítványokkal is rendelkezik, mint például CSA és UL, ami bizonyítja, hogy a Schneider Electric K1D002ULH kapcsoló globálisan alkalmazható különböző teljesítményszintű áramkörökben. A termék rövidzárlati áramerőssége 10000A, rövidzárlat elleni védelme pedig 16A-es gG típusú olvadóbiztosítóval biztosítható. A K1D002ULH bütykös kapcsoló kompakt méretekkel rendelkezik: 45 mm szélesség, 45 mm magasság és 87 mm mélység, nettó súlya mindössze 0,14 kg. A készülék rögzítése front oldalról történik, és a támasztó panel vastagsága 1 mm-től 6 mm-ig terjedhet. Az elektromos csatlakozás csavaros kapcsokkal történik, amelyek rugalmas vezetékek esetén 2 x 1,5 mm2, tömör vezetékek esetén pedig 1 x 2,5 mm2 vezetékerősségig használhatók. A termék széles üzemi hőmérséklet-tartományban, -25 és +55 °C között működőképes, tárolási hőmérséklete pedig -40 és +70 °C között van. Ellenáll a mechanikai igénybevételeknek is, 30 gn ütésállósággal rendelkezik az IEC 68-2-27 szabvány szerint, és 5 gn rezgésállósággal bír az IEC 68-2-6 szabvány alapján (f = 10-150 Hz). A K1D002ULH a II-es érintésvédelmi osztályba tartozik az IEC 536 szabvány szerint, ami fokozott védelmet biztosít az elektromos áramütés ellen.

Schneider Electric Harmony K - K1D002ULH műszaki adatokÁltalános jellemzők Termékcsalád: Harmony K Termék típusa: Komplett bütykös kapcsoló Komponens neve: K1 Konvencionális szabad levegős termikus áram [Ith]: 12 A Rögzítési mód: Front rögzítés, multifixing Bütykös kapcsolófej típusa: 45 x 45 mm-es előlappal Működtető típusa: Fekete fogantyú, hossz = 35 mm Forgó fogantyú lakattal zárása: Nincs Jelölés: Fémes jelölés, 2 - 0 - 1 fekete jelöléssel Bütykös kapcsoló funkció: Átkapcsoló Visszatérés: Nincs Kikapcsolt pozíció: Van Pólusok leírása: 2P Kapcsolási pozíciók: Bal: 0° - 315°, Jobb: 0° - 45° IP védettségi fokozat: IP40 az IEC 60529 szerint Elektromos jellemzők Kapcsolási szög: 45° Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint Konvencionális zárt termikus áram [Ithe]: 10 A Névleges üzemi áram [Ie]: 1,8 A 690 V AC-3 3 fázis esetén az IEC 947-3 szerint
2,8 A 500 V AC-3 3 fázis esetén az IEC 947-3 szerint
2,8 A 690 V AC-23A 3 fázis esetén az IEC 947-3 szerint
3,3 A 400 V AC-3 3 fázis esetén az IEC 947-3 szerint
3,8 A 500 V AC-23A 3 fázis esetén az IEC 947-3 szerint
4,6 A 230 V AC-3 3 fázis esetén az IEC 947-3 szerint
4,8 A 400 V AC-23A 3 fázis esetén az IEC 947-3 szerint
5,6 A 230 V AC-23A 3 fázis esetén az IEC 947-3 szerint
1 A 500 V AC-15 esetén az IEC 947-5-1 szerint
2 A 400 V AC-15 esetén az IEC 947-5-1 szerint
3 A 230 V AC-15 esetén az IEC 947-5-1 szerint Elektromos tartósság: 1000000 ciklus AC-15, 1000000 ciklus AC-21, 500000 ciklus AC-23, 500000 ciklus AC-3 Maximum működési gyakoriság: 2,5 ciklus/perc AC-21, 2,5 ciklus/perc AC-23, 2,5 ciklus/perc AC-3, 8,333 ciklus/perc AC-15 Rövidzárlati áram: 10000 A Rövidzárlat elleni védelem: 16 A gG típusú olvadóbiztosító Névleges lökőfeszültség-állóság [Uimp]: 4 kV szigetelő funkcióban, 6 kV az IEC 947-1 szerint Érintkező működés: Slow-break Pozitív nyitás: Van Elektromos csatlakozás: Rögzített csavaros kapocs rugalmas vezetékekhez, kapacitás: 2 x 1,5 mm2
Rögzített csavaros kapocs tömör vezetékekhez, kapacitás: 1 x 2,5 mm2 Mechanikai jellemzők Mechanikai tartósság: 1000000 ciklus CAD teljes szélesség: 45 mm CAD teljes magasság: 45 mm CAD teljes mélység: 87 mm Nettó tömeg: 0,14 kg Környezeti jellemzők Szabványok: IEC 60947-3 erőáramú áramkörre, IEC 60947-5-1 vezérlő áramkörre, CENELEC EN 50013 Termék tanúsítványok: CSA 240 V 3 LE 3 fázis 2 pólusú, UL 240 V 0,33 LE 1 fázis 2 pólusú, CSA 240 V 1 LE 1 fázis, UL 240 V 1 LE 3 fázis Védő kezelés: TC Üzemi környezeti hőmérséklet: -25... 55 °C Tárolási környezeti hőmérséklet: -40... 70 °C Ütésállóság: 30 gn az IEC 68-2-27 szerint Rezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10... 150 Hz) Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 536 szerint
