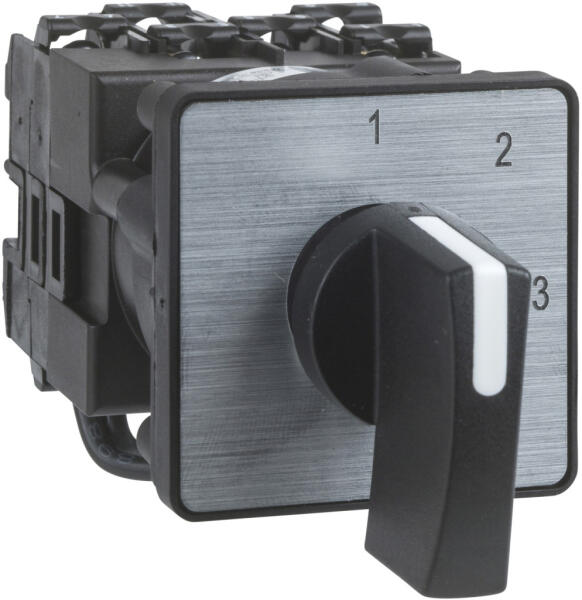

A Schneider Electric Harmony K sorozatú K1D004NLH bütykös léptetőkapcsolója egy rendkívül megbízható, ipari alkalmazásokra tervezett kapcsolóeszköz, amely precíz vezérlést biztosít különböző elektromos rendszerekhez. Ez a multifixing rögzítési móddal rendelkező, műanyag házas komplett kapcsoló ideális választás automatizálási és vezérlési feladatokhoz, ahol fokozatos kapcsolási lehetőségre van szükség. A K1D004NLH modell 1 pólusú (1P) kialakítással és 4 lépcsős kapcsolási lehetőséggel rendelkezik, 45°-os kapcsolási szöggel. A kapcsoló 12A-es konvencionális szabad levegőben mért termikus áramerősséggel bír, míg zárt környezetben ez az érték 10A. A készülék előlapja 45x45 mm méretű, és fém jelöléstáblával van ellátva, amelyen 1-2-3-4 fekete számozás található. A kezelést a 35 mm hosszúságú fekete fogantyú teszi kényelmessé. A készülék kapcsolási pozíciói jobbra forgatva: 0° - 45° - 90° - 135°, és nem rendelkezik kikapcsolt (OFF) pozícióval vagy visszatérítő funkcióval. Villamos jellemzőit tekintve a K1D004NLH 690V névleges szigetelési feszültséggel rendelkezik (3-as szennyezettségi fokozat szerint), az IEC 60947-1 szabványnak megfelelően. A kapcsoló különböző terhelési kategóriákban használható, például AC-21, AC-3, AC-23A alkalmazásokban, különböző feszültségszinteken és fázisszámokon. A maximális névleges teljesítmény AC-21 üzemmódban, 500-660V-on, 3 fázison elérheti a 10500W-ot. A kapcsoló villamos élettartama kiemelkedő: AC-15 és AC-21 kategóriában 1.000. 000 kapcsolási ciklus, míg AC-23 és AC-3 üzemmódban 500.000 ciklus. A K1D004NLH kapcsoló IP40-es védettséggel rendelkezik az IEC 60529 szabvány szerint, így por ellen részleges védelmet biztosít. Üzemi hőmérséklet-tartománya -25°C és +55°C között van, tárolási hőmérséklete pedig -40°C és +70°C között. A kapcsoló ütésállósága 30g az IEC 68-2-27 szerint, rezgésállósága pedig 5g (f=10... 150 Hz) az IEC 68-2-6 alapján. Elektromos csatlakoztatása csavarszorításos kapcsokkal történik, rugalmas vezetékek esetén 2x1,5 mm2, tömör vezetékek esetén 1x2,5 mm2 befogadóképességgel. Mechanikai élettartama 1.000. 000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál.

Schneider Electric Harmony K - K1D004NLH - komplett bütykös kapcsoló, 12A, multifix, 1P, 4 fokozatú léptetőkapcsoló műszaki adatok Alapadatok Termékcsalád: Harmony KTerméktípus: Komplett bütykös kapcsolóKomponens megnevezés: K1[Ith] konvencionális szabad levegőben mért termikus áram: 12 ASzerelési helyzet: ElőlapiRögzítési mód: MultifixingKapcsolófej típusa: 45 x 45 mm-es előlappalMűködtető típusa: Fekete fogantyú, hossza = 35 mmForgatófogantyú lakattal zárhatóság: NincsJelölés: Fém jelöléstábla, 1-2-3-4 fekete jelölésselKapcsoló funkció: LéptetőkapcsolóVisszatéríté s: NincsKikapcsolt állás: Nincs kikapcsolt állásPólusok leírása: 1PKapcsolási pozíciók: Jobbra: 0° - 45° - 90° - 135°IP védettségi szint: IP40 az IEC 60529 szerint Kiegészítő jellemzők Lépések száma: 4Kapcsolási szög: 45 °[Ui] névleges szigetelési feszültség: 690 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint[Ithe] konvencionális zárt termikus áram: 10 ANévleges üzemi teljesítmény W-ban: 10500 W AC-21, 500... 660 V 3 fázis az IEC 947-3 szerint[Ie] névleges üzemi áram AC: 1.8 A 690 V-on AC-3 3 fázis az IEC 947-3 szerintVillamos élettartam: 1000000 ciklus AC-15, 1000000 ciklus AC-21, 500000 ciklus AC-23, 500000 ciklus AC-3Maximális működési sebesség: 2.5 ciklus/perc AC-21, 2.5 ciklus/perc AC-23, 2.5 ciklus/perc AC-3, 8.333 ciklus/perc AC-15Rövidzárlati áram: 10000 ARövidzárlat elleni védelem: 16 A-es gG típusú biztosíték[Uimp] névleges lökőfeszültség-állóság: 4 kV szigetelési funkcióban, 6 kV az IEC 947-1 szerintÉrintkezés működése: Lassú bontásPozitív nyitás: VanElektromos csatlakozás: Csavarszorításos kapcsok rugalmas vezetékhez, befogadóképesség: 2 x 1,5 mm2, Csavarszorításos kapcsok tömör vezetékhez, befogadóképesség: 1 x 2,5 mm2Mechanikai élettartam: 1000000 ciklusCAD szélesség: 45 mmCAD magasság: 45 mmCAD mélység: 87 mmNettó tömeg: 0.14 kg Környezeti jellemzők Szabványok: IEC 60947-3 erősáramú áramkörre, IEC 60947-5-1 vezérlőáramkörre, CENELEC EN 50013Terméktanúsítványok: CSA 240 V 3 LE 3 fázis 2 pólus, UL 240 V 0.33 LE 1 fázis 2 pólus, CSA 240 V 1 LE 1 fázis, UL 240 V 1 LE 3 fázisVédőkezelés: TCKörnyezeti levegő hőmérséklete működés közben: -25…55 °CKörnyezeti levegő hőmérséklete tárolás alatt: -40…70 °CÜtésállóság: 30 gn az IEC 68-2-27 szerintRezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10…150 Hz)Túlfeszültség kategória: II. osztály az IEC 536 szerint, II. osztály az NF C 20-030 szerint
