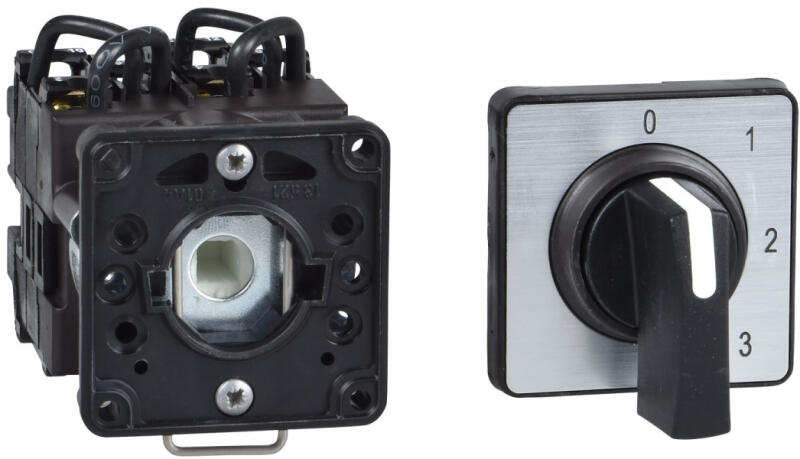

A Schneider Electric Harmony K termékcsaládba tartozó K2C003ACH típusú komplett bütykös kapcsoló egy robusztus, megbízható és sokoldalú kapcsolóeszköz, amelyet kifejezetten ipari környezetbe terveztek. Ez a 3 pólusú, 2 pozíciós kapcsoló optimális választás különböző gépek, berendezések és automatizált rendszerek vezérléséhez, ahol a biztonság és a megbízhatóság alapvető követelmény. A K2C003ACH bütykös kapcsoló front szerelésű, Ø 22 mm-es furatba építhető be, ami rendkívül egyszerűvé teszi a telepítést. A kapcsoló fej előlapja 45 x 45 mm-es méretű, 45 fokos kapcsolási szöggel rendelkezik, és fekete, 35 mm hosszú fogantyúval van ellátva. A kapcsoló 0-1 fekete jelöléssel és fém felirattal rendelkezik, amely egyértelműen jelzi a kapcsolási állapotot. A kapcsoló funkcióját tekintve egyszerű be-ki kapcsolóként működik, kikapcsolt pozícióval rendelkezik, és nem rendelkezik visszatérési funkcióval. A K2C003ACH kiváló elektromos paraméterekkel büszkélkedhet. A hagyományos szabad levegőben mért termikus áramerőssége (Ith) 20A, míg a zárt burkolatban mért konvencionális termikus áramerősség (Ithe) 16A. A névleges szigetelési feszültség (Ui) 690V (3-as szennyezettségi fokozat mellett) az IEC 60947-1 szabványnak megfelelően. A kapcsoló névleges impulzus feszültsége (Uimp) 4 kV szigetelő funkcióban és 6 kV az IEC 947-1 szabvány szerint. A rövidzárlati áram 10000A, a rövidzárlat elleni védelem pedig 20A-es gG típusú biztosíték segítségével valósítható meg. A kapcsoló IP65-ös védettséggel rendelkezik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és vízsugár elleni védelmet biztosít. A Harmony K bütykös kapcsoló kiváló mechanikai és elektromos tartóssággal rendelkezik. Mechanikai élettartama 1000000 kapcsolási ciklus, míg elektromos élettartama AC-23 és AC-3 üzemmódban 200000 ciklus, AC-15 és AC-21 üzemmódban pedig 600000 ciklus. A maximális működési frekvencia AC-21, AC-23 és AC-3 üzemmódban 2,5 ciklus/perc, míg AC-15 üzemmódban 8,333 ciklus/perc. A kapcsoló működése slow-break típusú (lassú bontás), és pozitív nyitással rendelkezik. Az elektromos csatlakozás fogvatartott csavaros kapcsokkal történik, amelyek hajlékony vezeték esetén 2 x 1,5 mm2, tömör vezeték esetén pedig 1 x 2,5 mm2 kapacitással rendelkeznek. A K2C003ACH széles működési hőmérséklet-tartománnyal rendelkezik: -25°C és +55°C között használható, tárolási hőmérséklete pedig -40°C és +70°C között van. Ütésállósága 30 gn az IEC 68-2-27 szabvány szerint, rezgésállósága pedig 5 gn az IEC 68-2-6 szabvány szerint (f = 10-150 Hz). A termék megfelel a Class II túlfeszültség kategóriának az IEC 536 és az NF C 20-030 szabványok szerint. A bütykös kapcsoló számos nemzetközi szabványnak megfelel, többek között az IEC 60947-3 (teljesítményáramkör), IEC 60947-5-1 (vezérlőáramkör), CENELEC EN 50013, GB/T 14048.5 (vezérlőáramkör) és GB/T 14048.3 (teljesítményáramkör) szabványoknak. A termék rendelkezik CSA, UL és CCC tanúsítvánnyal, valamint védőkezelése TC.

Schneider Electric Harmony K - K2C003ACH - komplett bütykös kapcsoló, 20A, Ø22, 3P, 45°, be - ki kapcsoló műszaki adatok Általános adatok Termékcsalád: Harmony K Terméktípus: Komplett bütykös kapcsoló Komponens neve: K2 Hagyományos szabad levegőben mért termikus áramerősség [Ith]: 20 A Szerelési hely: Előlap Rögzítési mód: Ø 22 mm furat Fizikai jellemzők Bütykös kapcsolófej típusa: 45 x 45 mm-es előlappal Kezelőszerv típusa: Fekete fogantyú, hossza = 35 mm Forgófogantyú lakattal való lezárása: Nélküle Jelölés megjelenítése: Fém felirattal, 0 - 1 fekete jelöléssel Bütykös kapcsoló funkció: Kapcsoló Visszatérés: Nélküle Kikapcsolt pozíció: Kikapcsolt pozícióval Pólusok leírása: 3P Kapcsolási pozíciók: Jobb: 0° - 45° IP védettségi fokozat: IP65 az IEC 60529 szerint Villamos jellemzők Kapcsolási szög: 45° Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint Hagyományos zárt burkolatban mért termikus áramerősség [Ithe]: 16 A Elektromos élettartam: 200000 ciklus AC-23, 200000 ciklus AC-3, 600000 ciklus AC-15, 600000 ciklus AC-21 Maximális működési frekvencia: 2,5 ciklus/perc AC-21, 2,5 ciklus/perc AC-23, 2,5 ciklus/perc AC-3, 8,333 ciklus/perc AC-15 Rövidzárlati áram: 10000 A Rövidzárlat elleni védelem: 20 A-es gG típusú biztosíték Névleges impulzus feszültség [Uimp]: 4 kV szigetelő funkcióban, 6 kV az IEC 947-1 szerint Érintkező működés: Slow-break (lassú bontás) Pozitív nyitás: Van Elektromos csatlakozás: Fogvatartott csavaros kapcsok hajlékony vezetékhez, kapacitás: 2 x 1,5 mm2; Fogvatartott csavaros kapcsok tömör vezetékhez, kapacitás: 1 x 2,5 mm2 Mechanikai élettartam: 1000000 ciklus Környezeti jellemzők Szabványok: IEC 60947-3 teljesítményáramkörre, IEC 60947-5-1 vezérlőáramkörre, CENELEC EN 50013, GB/T 14048.5 vezérlőáramkörre, GB/T 14048.3 teljesítményáramkörre Terméktanúsítványok: CSA 240 V 3 LE 3 fázis 2 -pólus, UL 240 V 0,33 LE 1 fázis 2 -pólus, CSA 240 V 1 LE 1 fázis, UL 240 V 1 LE 3 fázis, CCC Védőkezelés: TC Környezeti levegő hőmérséklet üzemelés közben: -25... 55 °C Környezeti levegő hőmérséklet tároláskor: -40... 70 °C Ütésállóság: 30 gn az IEC 68-2-27 szerint Rezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10... 150 Hz) Túlfeszültség kategória: II. osztály az IEC 536 szerint, II. osztály az NF C 20-030 szerint
