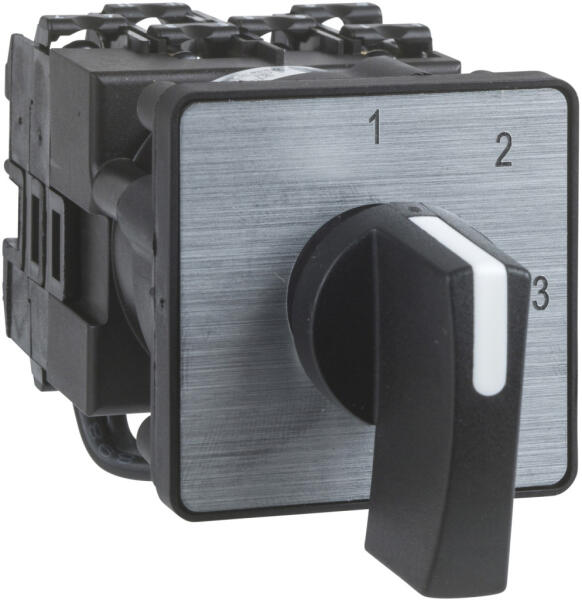

A Schneider Electric Harmony K sorozatú K2C003ALH komplett bütykös kapcsolója egy sokoldalúan használható, megbízható kapcsolóelem, amely különböző ipari alkalmazásokban nyújt kiváló teljesítményt. Ez a termék a Harmony K termékcsalád tagjaként a Schneider Electric minőségi villamos kapcsolóinak sorát gazdagítja, és a K2 komponens nevet viseli. A K2C003ALH egy 3 pólusú, 2 pozíciós bütykös kapcsoló, amely 45°-os kapcsolási szöggel rendelkezik. A komplett készülék előlapja 45 x 45 mm méretű, amelyen 0-1 jelölésű fém jelzőtáblát helyeztek el a könnyű azonosíthatóság érdekében. A kapcsolót egy 35 mm hosszúságú fekete kezelőkar működteti, amely ergonomikus kialakításának köszönhetően kényelmes kezelést biztosít. A multifixing rögzítési módnak köszönhetően sokféle felülethez és helyzetben szerelhető, így különböző eszközökbe való beépítése egyszerűvé válik. A termék műszaki paraméterei lenyűgözőek: a konvencionális szabad levegőn mért termikus áramerőssége 20 A, míg zárt térben 16 A értéket biztosít. A névleges szigetelési feszültsége 690 V (3-as szennyezettségi fok szerint) az IEC 60947-1 szabványnak megfelelően. Kiemelkedő villamos élettartammal büszkélkedhet, amely AC-23 és AC-3 üzemmódban 200000 kapcsolási ciklus, míg AC-15 és AC-21 üzemmódban 600000 kapcsolási ciklus. A maximális működési sebesség AC-21, AC-23 és AC-3 üzemmódokban 2,5 ciklus/perc, míg AC-15 üzemmódban 8,333 ciklus/perc. A rövidzárlati áram értéke 10000 A, a rövidzárlati védelem 20 A-es gG típusú olvadóbiztosítóval oldható meg. A névleges lökőfeszültség-állóság 4 kV szigetelési funkcióban, míg az IEC 947-1 szerint 6 kV. A kapcsoló lassú bontású érintkezőkkel rendelkezik és pozitív nyitású kialakítású. A K2C003ALH elektromos csatlakoztatása csavaros kapcsokkal történik, amelyek flexibilis vezetékek esetén 2 x 1,5 mm2, tömör vezetékek esetén pedig 1 x 2,5 mm2 keresztmetszetű vezetékek befogadására alkalmasak. A termék mechanikai élettartama rendkívül magas, 1000000 kapcsolási ciklus. A készülék méretei kompaktak: szélessége és magassága egyaránt 45 mm, mélysége pedig 87 mm. A Harmony K sorozatú K2C003ALH bütykös kapcsoló IP40-es védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, amely megfelelő védelmet biztosít por és egyéb szennyeződések ellen. Működési hőmérséklet-tartománya széles skálán mozog: -25°C-tól +55°C-ig, tárolási hőmérséklet-tartománya pedig -40°C-tól +70°C-ig terjed. A termék kiemelkedő ellenállóképességgel rendelkezik rázkódással és rezgéssel szemben, az IEC 68-2-27 szerint 30 gn ütésállóság és az IEC 68-2-6 szerint 5 gn rezgésállóság jellemzi (f = 10... 150 Hz tartományban). A K2C003ALH kapcsoló számos nemzetközi szabványnak megfelel, köztük az IEC 60947-3 (erősáramú áramkörök), IEC 60947-5-1 (vezérlő áramkörök), CENELEC EN 50013, valamint a kínai GB/T 14048.5 (vezérlő áramkörök) és GB/T 14048.3 (erősáramú áramkörök) szabványoknak. Nemzetközi tanúsítványokkal is rendelkezik, mint a CSA (240 V, 3 hp, 3 fázis, 2 pólusú; 240 V, 1 hp, 1 fázis) és UL (240 V, 0,33 hp, 1 fázis, 2 pólusú; 240 V, 1 hp, 3 fázis), valamint a kínai CCC tanúsítvány.

Schneider Electric Harmony K - K2C003ALH - komplett bütykös kapcsoló, 20A, multifix, 3P, 45°, be - ki kapcsoló műszaki adatok Fő jellemzők Termékcsalád: Harmony K Terméktípus: Komplett bütykös kapcsoló Komponens neve: K2 Konvencionális szabad levegőn mért termikus áramerősség [Ith]: 20 A Szerelés helye: Előlapi Rögzítési mód: Multifix Bütykös kapcsolófej típusa: 45 x 45 mm előlappal Működtető típusa: Fekete kezelőkar, 35 mm hosszú Forgó fogantyú lakatolhatóság: Nincs Jelölés megjelenítése: Fém jelzőtáblával, 0 - 1 fekete jelöléssel Bütykös kapcsoló funkció: Kapcsoló Visszatérés: Nincs Kikapcsolt helyzet: Kikapcsolt helyzettel Pólusok leírása: 3P Kapcsolási pozíciók: Jobb: 0° - 45° IP védettségi fokozat: IP40 az IEC 60529 szerint Kiegészítő információk Kapcsolási szög: 45° Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fok) az IEC 60947-1 szerint Konvencionális zárt térben mért termikus áramerősség [Ithe]: 16 A Villamos élettartam: 200000 ciklus AC-23, 200000 ciklus AC-3, 600000 ciklus AC-15, 600000 ciklus AC-21 Maximális működési sebesség: 2,5 ciklus/perc AC-21, 2,5 ciklus/perc AC-23, 2,5 ciklus/perc AC-3, 8,333 ciklus/perc AC-15 Rövidzárlati áram: 10000 A Rövidzárlati védelem: 20 A olvadóbiztosíték, gG típus Névleges lökőfeszültség-állóság [Uimp]: 4 kV szigetelési funkcióban, 6 kV az IEC 947-1 szerint Érintkező működés: Lassú bontású Pozitív nyitás: Van Elektromos csatlakozás: Rögzítő csavaros kapcsok flexibilis vezetékhez, befogási kapacitás: 2 x 1,5 mm2; Rögzítő csavaros kapcsok tömör vezetékhez, befogási kapacitás: 1 x 2,5 mm2 Mechanikai élettartam: 1000000 ciklus Méretek: Szélesség 45 mm, magasság 45 mm, mélység 87 mm Környezeti feltételek Szabványok: IEC 60947-3 erősáramú áramkörökhöz, IEC 60947-5-1 vezérlő áramkörökhöz, CENELEC EN 50013, GB/T 14048.5 vezérlő áramkörökhöz, GB/T 14048.3 erősáramú áramkörökhöz Termékta núsítványok: CSA 240 V 3 hp 3 fázisú 2 pólusú, UL 240 V 0,33 hp 1 fázisú 2 pólusú, CSA 240 V 1 hp 1 fázisú, UL 240 V 1 hp 3 fázisú, CCC Védőkezelés: TC Üzemi környezeti hőmérséklet-tartomány: -25... 55 °C Tárolási környezeti hőmérséklet-tartomány: -40... 70 °C Ütésállóság: 30 gn az IEC 68-2-27 szerint Rezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10... 150 Hz) Túlfeszültség kategória: II. osztály az IEC 536 szerint, II. osztály az NF C 20-030 szerint
