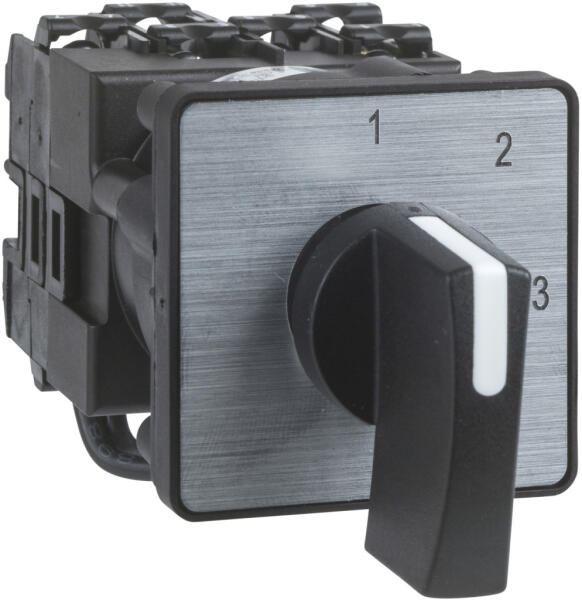

A Schneider Electric Harmony K sorozatú K2D002ULH típusú komplett bütykös kapcsolója egy sokoldalú, megbízható átkapcsoló, amely kiváló megoldást kínál különböző ipari alkalmazásokhoz. Ez a 20A terhelhetőségű, 2-pólusú kapcsoló ideális választás mindenütt, ahol megbízható kapcsolási funkcióra van szükség robusztus, tartós kivitelben. A K2D002ULH bütykös kapcsoló multifixing rögzítési móddal rendelkezik, ami rugalmas szerelést tesz lehetővé különböző alkalmazási környezetekben. Az előlapra szerelhető kapcsoló 45x45 mm-es homloklappal és 35 mm hosszú fekete kezelőkarral van ellátva, amely ergonomikus használatot biztosít. A fém legenda 2/0/1 jelöléssel egyértelmű pozíciókat jelez a kapcsoló három állásának megfelelően: bal (0°), közép (nulla állás), és jobb (45°). A kapcsolási szög 45 fok, ami pontos és határozott működést tesz lehetővé. Az IP40-es védettségnek köszönhetően a kapcsoló védett a 1 mm-nél nagyobb szilárd tárgyak behatolása ellen, ami ipari környezetben megfelelő védelmet biztosít. A termék kiváló elektromos paraméterekkel rendelkezik: 690V névleges szigetelési feszültség, 20A hagyományos szabad levegőn mért termikus áram, valamint 16A zárt térben mért konvencionális termikus áram. A K2D002ULH rövidzárlati árama 10000A, rövidzárlati védelméhez 20A-es gG típusú olvadóbiztosíték szükséges. A készülék lassú szakításos érintkezőkkel és pozitív nyitással rendelkezik, ami növeli a kapcsolási műveletek biztonságát. A K2D002ULH rendkívüli tartóssággal büszkélkedhet: mechanikai élettartama 1 millió kapcsolási ciklus, míg elektromos élettartama terheléstől függően 200000-600000 ciklus között mozog (AC-23, AC-3, AC-15, AC-21 kategóriákban). A csatlakozás csavaros kapcsokkal történik, rugalmas vezetékekhez 2x1,5 mm2, tömör vezetékekhez 1x2,5 mm2 befogadóképességgel. A kapcsoló megfelel a szigorú nemzetközi szabványoknak, többek között az IEC 60947-3 (erősáramú áramkör) és az IEC 60947-5-1 (vezérlő áramkör) előírásainak, valamint rendelkezik CSA és UL tanúsítványokkal különböző teljesítményszinteken.

Schneider Electric Harmony K - K2D002ULH - komplett bütykös kapcsoló, 20A, multifix, 2P, 3 fokozatú átkapcsoló műszaki adatok Általános adatok Termékcsalád: Harmony K Terméktípus: Komplett bütykös kapcsoló Komponens neve: K2 Hagyományos szabad levegőn mért termikus áram [Ith]: 20 A Szerelési mód: Előlapi szerelés Rögzítési mód: Multifixing Fizikai jellemzők Bütykös kapcsoló fejének típusa: 45 x 45 mm-es homloklappal Kezelő típusa: Fekete kar, hossza = 35 mm Forgókar lezárása: Nincs Jelölés: Fém legenda, 2 - 0 - 1 fekete jelölés Bütykös kapcsoló funkció: Átkapcsoló Visszatérés : Nincs Kikapcsolt (Off) helyzet: Van Pólusok leírása: 2P Kapcsolási helyzetek: Bal: 0° - 315°, Jobb: 0° - 45° IP védettségi fokozat: IP40 (IEC 60529 szerint) Elektromos jellemzők Kapcsolási szög: 45° Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fokozat, IEC 60947-1 szerint) Hagyományos zárt termikus áram [Ithe]: 16 A Elektromos élettartam: 200000 ciklus AC-23, 200000 ciklus AC-3, 600000 ciklus AC-15, 600000 ciklus AC-21 Maximális üzemelési frekvencia: 2,5 ciklus/perc AC-21, 2,5 ciklus/perc AC-23, 2,5 ciklus/perc AC-3, 8,333 ciklus/perc AC-15 Rövidzárlati áram: 10000 A Rövidzárlati védelem: 20 A-es olvadóbiztosíték, gG típus Névleges impulzus állóság [Uimp]: 4 kV szigetelő funkcióban, 6 kV (IEC 947-1 szerint) Működési jellemzők Érintkező működés: Lassú szakítás Pozitív nyitás: Van Elektromos csatlakozás: Fogó csavaros kapcsok rugalmas kábelekhez, befogadóképesség: 2 x 1,5 mm2; Fogó csavaros kapcsok tömör kábelekhez, befogadóképesség: 1 x 2,5 mm2 Mechanikai élettartam: 1000000 ciklus Méret adatok CAD teljes szélesség: 45 mm CAD teljes magasság: 45 mm CAD teljes mélység: 87 mm Környezeti jellemzők Szabványok: IEC 60947-3 (erősáramú áramkör), IEC 60947-5-1 (vezérlő áramkör), CENELEC EN 50013 Terméktanúsítván yok: CSA 240 V 3 LE 3 fázis 2 pólus, UL 240 V 0,33 LE 1 fázis 2 pólus, CSA 240 V 1 LE 1 fázis, UL 240 V 1 LE 3 fázis Védő kezelés: TC Környezeti hőmérséklet működés közben: -25... 55 °C Környezeti hőmérséklet tárolás során: -40... 70 °C Ütésállóság: 30 gn (IEC 68-2-27 szerint) Rezgésállóság : 5 gn (IEC 68-2-6 szerint, f = 10... 150 Hz) Elektromos áramütés elleni védelem osztálya: II. osztály (IEC 536 szerint)
