A Schneider Electric Harmony K1D009BL egy professzionális minőségű, BCD kódolt kimenetű kapcsoló aljzat, amely az ipari automatizálás és vezérlés területén kiváló választás. Ez a termék a Harmony K termékcsalád része, amely megbízhatóságáról és sokoldalúságáról ismert a vezérlési alkalmazásokban világszerte. A K1D009BL kapcsolótest 1 pólusú, 9 kapcsolási pozícióval rendelkezik, amelyek 30 fokos kapcsolási szöggel követik egymást. A készülék jobb oldalán a pozíciók a következő szögekben találhatók: 0°, 30°, 60°, 90°, 120°, 150°, 180°, 210°, 240° és 270°. A kapcsoló rendelkezik egy dedikált kikapcsolt (Off) pozícióval is, ami növeli a működési biztonságot. A BCD kódolt kimenet lehetővé teszi a decimális értékek bináris kódolású megjelenítését, ami különösen hasznos automatizált rendszerekben, ahol a számkódolás elengedhetetlen. A Schneider Electric Harmony K1D009BL műszaki specifikációi lenyűgözőek. A kapcsoló 12 A-es konvencionális szabad levegőben mért termikus árammal (Ith) rendelkezik, míg a zárt környezetben mért konvencionális termikus áram (Ithe) 10 A. A névleges szigetelési feszültség (Ui) 690 V (3-as szennyezettségi fok mellett), ami megfelel az IEC 60947-1 szabványnak. Az impulzus feszültségállóság (Uimp) 4 kV szigetelési funkcióban és 6 kV az IEC 947-1 szabvány szerint. A K1D009BL kiemelkedő elektromos tartóssággal büszkélkedhet: 1.000. 000 ciklus AC-15 és AC-21 üzemmódban, valamint 500.000 ciklus AC-23 és AC-3 üzemmódban. A mechanikai tartóssága szintén 1.000. 000 ciklusra tehető. A maximális üzemeltetési sebesség AC-21, AC-23 és AC-3 üzemmódban 2,5 ciklus/perc, míg AC-15 üzemmódban 8,333 ciklus/perc. A rövidzárlati áram 10000 A, a rövidzárlat elleni védelem pedig 16 A-es gG típusú olvadóbiztosítóval oldható meg. Az elektromos csatlakoztatás rugalmas vagy tömör vezetékekhez használható fogókapcsos csavaros csatlakozókkal történik. A befogási kapacitás rugalmas vezetékek esetén 2 x 1,5 mm2, tömör vezetékek esetén pedig 1 x 2,5 mm2. A kapcsolási funkció lassú szakításos (slow-break), pozitív nyitással. A készülék elülső felszerelésű (front mounting), és többféle rögzítési móddal (multifixing) telepíthető, ami növeli a telepítési rugalmasságot. A K1D009BL kapcsoló környezetvédelmi tulajdonságai is figyelemreméltóak. Működési hőmérséklet-tartománya -25°C és +55°C között van, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között. A termék ellenáll a 30 gn ütésnek az IEC 68-2-27 szerint, és 5 gn rezgésnek az IEC 68-2-6 szerint (f = 10... 150 Hz). A túlfeszültség-kategória II. osztályú az IEC 536 és az NF C 20-030 szabványoknak megfelelően.

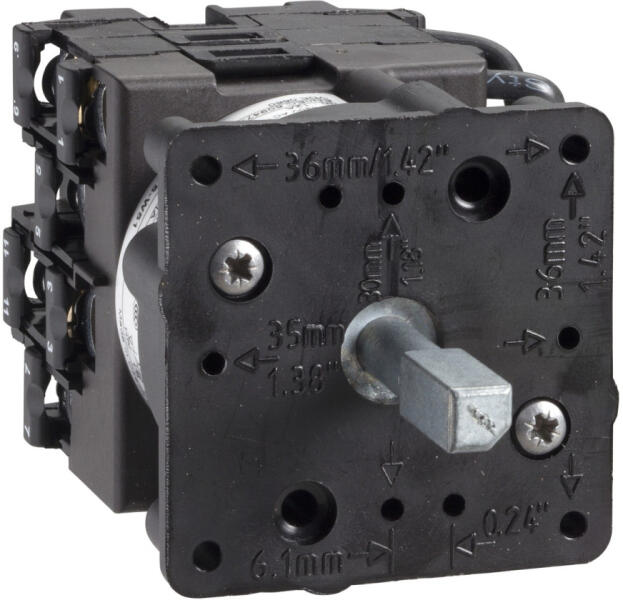

Schneider Electric Harmony K1, K2 - K1D009BL - aljzat BCD kódolt kimenet kapcsolóhoz műszaki adatok Fő jellemzők Termékcsalád: Harmony K
Termék vagy alkatrész típusa: Bütykös kapcsolótest
Komponens neve: K1
Konvencionális szabad levegőben mért termikus áram [Ith]: 12 A
Részegység összetétele: Érintkezőblokkok + rögzítőlap
Bütykös kapcsoló funkció: BCD kódolt kimenet kapcsoló
Kikapcsolt pozíció: Kikapcsolt pozícióval
Kapcsolási pozíciók: Jobb: 0° - 30° - 60° - 90° - 120° - 150° - 180° - 210° - 240° - 270°
Szerelési hely: Elölről
Rögzítési mód: Többféle rögzítés
Előlap anyaga: Műanyag Kiegészítő adatok Decimális száma: 9
Kapcsolási szög: 30°
Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fok) az IEC 60947-1 szabványnak megfelelően
Konvencionális zárt környezetben mért termikus áram [Ithe]: 10 A
Elektromos tartósság: 1000000 ciklus AC-15, 1000000 ciklus AC-21, 500000 ciklus AC-23, 500000 ciklus AC-3
Maximális működési sebesség: 2,5 ciklus/perc AC-21, 2,5 ciklus/perc AC-23, 2,5 ciklus/perc AC-3, 8,333 ciklus/perc AC-15
Rövidzárlati áram: 10000 A
Rövidzárlat elleni védelem: 16 A-es olvadóbiztosító, gG típus
Névleges lökőfeszültség-állóság [Uimp]: 4 kV szigetelési funkcióban, 6 kV az IEC 947-1 szabványnak megfelelően
Érintkező működése: Lassú szakításos
Pozitív nyitás: Igen
Elektromos csatlakozás: Fogókapcsos csavaros csatlakozók rugalmas vezetékekhez, befogási kapacitás: 2 x 1,5 mm2, Fogókapcsos csavaros csatlakozók tömör vezetékekhez, befogási kapacitás: 1 x 2,5 mm2
Mechanikai tartósság: 1000000 ciklus
Nettó tömeg: 0,126 kg Környezeti feltételek Szabványok: IEC 60947-3 az áramkör számára, IEC 60947-5-1 a vezérlő áramkör számára, CENELEC EN 50013
Védelmi kezelés: TC
Működési környezeti hőmérséklet: -25... 55 °C
Tárolási környezeti hőmérséklet: -40... 70 °C
Ütésállóság: 30 gn az IEC 68-2-27 szabványnak megfelelően
Rezgésállóság: 5 gn az IEC 68-2-6 szabványnak megfelelően (f = 10... 150 Hz)
Túlfeszültség kategória: II. osztály az IEC 536 szabványnak megfelelően, II. osztály az NF C 20-030 szabványnak megfelelően
