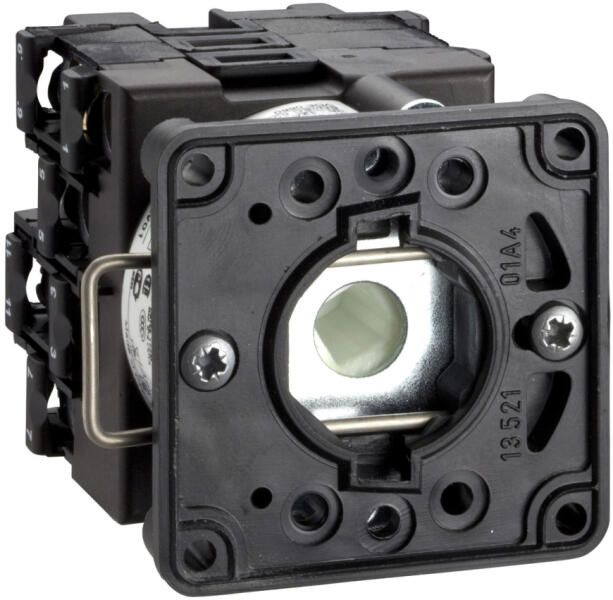

A Schneider Electric Harmony K termékcsalád K1D011B típusú kapcsoló aljzata a professzionális ipari alkalmazások megbízható vezérlési megoldását kínálja. Ez a BCD kódolt kimenettel rendelkező kapcsolótest kitűnő választás olyan rendszerekhez, ahol pontos pozícióvisszajelzés és megbízható működés szükséges akár ipari környezetben is. A K1D011B modell 22 mm-es szabványos szerelőnyílással rendelkezik, ami lehetővé teszi a gyors és egyszerű előlapra szerelést. Az eszköz műanyag kerettel készül, ami megfelelő szigetelést és tartósságot biztosít. A kapcsoló 1 pólusú kivitelben készül, és 11 különböző kapcsolási pozícióval rendelkezik, 30 fokos kapcsolási szöggel. A kapcsoló fokozatai jobbra irányuló forgással érhetők el a következő szögekben: 0°-30°-60°-90°-120°-150°-180°-210 °-240°-270°-300°-330°, és rendelkezik kikapcsolt (Off) pozícióval is. A kapcsoló konvencionális szabad levegőben mért hőárama (Ith) 12 A, zárt térben pedig 10 A értékű. A K1D011B kapcsoló rendkívül sokoldalú, amit a különböző szabványoknak és terhelési kategóriáknak megfelelő névleges üzemi teljesítményértékek is mutatnak. AC-21 kategóriában akár 10500 W teljesítmény kapcsolására is alkalmas 500-660 V feszültségen, három fázisú rendszereknél. Emellett AC-3 és AC-23A terhelési kategóriákban is kiváló teljesítményt nyújt különböző feszültségszinteken. A névleges szigetelési feszültség (Ui) értéke 690 V, 3-as szennyezettségi fokozatban, az IEC 60947-1 szabványnak megfelelően. A kapcsoló tartósságát és megbízhatóságát jól mutatja a kiemelkedő elektromos és mechanikai élettartam. AC-15 és AC-21 kategóriákban akár 1.000. 000 kapcsolási ciklus, míg AC-23 és AC-3 kategóriákban 500.000 ciklus a várható élettartam. A maximális működési frekvencia 2,5 ciklus/perc AC-21, AC-23 és AC-3 kategóriákban, valamint 8,33 ciklus/perc AC-15 kategóriában. A kapcsoló zárlatvédelméről 16 A-es gG típusú biztosíték gondoskodik, és 10000 A rövidzárlati áramot képes elviselni. A Schneider Electric K1D011B kapcsolóaljzat pozitív nyitású működéssel és lassú bontással rendelkezik, ami tovább növeli a megbízhatóságát. A villamos csatlakoztatás csavaros kapcsokkal történik, amelyek rugalmas vezetékek esetén 2 x 1,5 mm2, tömör vezetékek esetén pedig 1 x 2,5 mm2 befogadására képesek. Az eszköz széles környezeti hőmérséklet-tartományban használható, -25°C és 55°C között üzemeltethető, tárolási hőmérséklet-tartománya pedig -40°C-tól 70°C-ig terjed. Ütésállósága 30g az IEC 68-2-27 szerint, rezgésállósága pedig 5g az IEC 68-2-6 szabvány szerint (f = 10... 150 Hz). A K1D011B kapcsoló számos nemzetközi szabványnak és tanúsítványnak megfelel, beleértve az IEC 60947-3 (erősáramú áramkörök), IEC 60947-5-1 (vezérlőáramkörök), valamint a CENELEC EN 50013 szabványokat. Az eszköz továbbá CSA és UL tanúsítványokkal is rendelkezik különböző teljesítményszintekre és fáziskonfigurációkra.

Schneider Electric Harmony K1, K2 - K1D011B - aljzat BCD kódolt kimenet kapcsolóhoz - 1 pólus - 30° - 12 A műszaki adatok Főbb jellemzők Termékcsalád: Harmony KTermék vagy alkatrész típusa: Kapcsoló aljzatKomponens neve: K1Konvencionális szabad levegőben mért hőáram: 12 ARészegységek: Érintkezőblokkok + rögzítőlemezKapcsoló funkció: BCD kódolt kimenetkapcsolóKikapcsolt pozíció: Kikapcsolt pozícióvalKapcsolási pozíciók: Jobbra: 0°-30°-60°-90°-120°-150°-180°-210 °-240°-270°-300°-330°Szerel si hely: ElőlapRögzítési mód: Ø 22 mm-es lyukKeret anyaga: Műanyag Kiegészítő információk Decimális szám: 11Kapcsolási szög: 30°Névleges szigetelési feszültség: 690 V (3-as szennyezettségi fok) az IEC 60947-1 szabványnak megfelelőenKonvencionális zárt térben mért hőáram: 10 ANévleges üzemi teljesítmény W-ban: 10500 W AC-21, 500 - 660 V 3 fázis az IEC 947-3 szerint
1100 W AC-3, 230 V 3 fázis az IEC 947-3 szerint
1500 W AC-23A, 230 V 3 fázis az IEC 947-3 szerint
1500 W AC-3, 400 V 1 fázis az IEC 947-3 szerint
1500 W AC-3, 400 V 3 fázis az IEC 947-3 szerint
1500 W AC-3, 500 V 3 fázis az IEC 947-3 szerint
1500 W AC-3, 690 V 3 fázis az IEC 947-3 szerint
2200 W AC-23A, 400 V 3 fázis az IEC 947-3 szerint
2200 W AC-23A, 500 V 3 fázis az IEC 947-3 szerint
2200 W AC-23A, 690 V 3 fázis az IEC 947-3 szerint
4800 W AC-21, 230 V 3 fázis az IEC 947-3 szerint
600 W AC-3, 230 V 1 fázis az IEC 947-3 szerint
8300 W AC-21, 400 V 3 fázis az IEC 947-3 szerint Elektromos jellemzők Névleges üzemi áram: 1,8 A 690 V AC-3 3 fázis az IEC 947-3 szerint
2,8 A 500 V AC-3 3 fázis az IEC 947-3 szerint
2,8 A 690 V AC-23A 3 fázis az IEC 947-3 szerint
3,3 A 400 V AC-3 3 fázis az IEC 947-3 szerint
3,8 A 500 V AC-23A 3 fázis az IEC 947-3 szerint
4,6 A 230 V AC-3 3 fázis az IEC 947-3 szerint
4,8 A 400 V AC-23A 3 fázis az IEC 947-3 szerint
5,6 A 230 V AC-23A 3 fázis az IEC 947-3 szerint
1 A 500 V AC-15 az IEC 947-5-1 szerint
2 A 400 V AC-15 az IEC 947-5-1 szerint
3 A 230 V AC-15 az IEC 947-5-1 szerintElektromos tartósság: 1000000 ciklus AC-15
1000000 ciklus AC-21
500000 ciklus AC-23
500000 ciklus AC-3Maximális működési frekvencia: 2,5 ciklus/perc AC-21
2,5 ciklus/perc AC-23
2,5 ciklus/perc AC-3
8,333 ciklus/perc AC-15Rövidzárlati áram: 10000 ARövidzárlati védelem: 16 A biztosíték, gG típusNévleges lökőfeszültség-állóság: 4 kV leválasztó funkcióban
6 kV az IEC 947-1 szerintÉrintkező működés: Lassú bontásPozitív nyitás: IgenElektromos csatlakozás: Csavaros rögzítésű kapcsok rugalmas vezetékekhez, befogadóképesség: 2 x 1,5 mm2
Csavaros rögzítésű kapcsok tömör vezetékekhez, befogadóképesség: 1 x 2,5 mm2 Mechanikai jellemzők Mechanikai tartósság: 1000000 ciklus Környezeti jellemzők Szabványok: IEC 60947-3 erősáramú áramkörökhöz
IEC 60947-5-1 vezérlőáramkörökhöz
CENELEC EN 50013Tanúsítványok: CSA 240 V 1 LE 1 fázis
CSA 240 V 3 LE 3 fázis 2 pólus
UL 240 V 1 LE 3 fázis
UL 240 V 0,33 LE 1 fázis 2 pólusVédőkezelés: TCÜzemi környezeti hőmérséklet: -25... 55 °CTárolási környezeti hőmérséklet: -40... 70 °CÜtésállóság: 30 gn az IEC 68-2-27 szerintRezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10... 150 Hz)Túlfeszültség kategória: II. osztály az IEC 536 szerint
II. osztály az NF C 20-030 szerint
