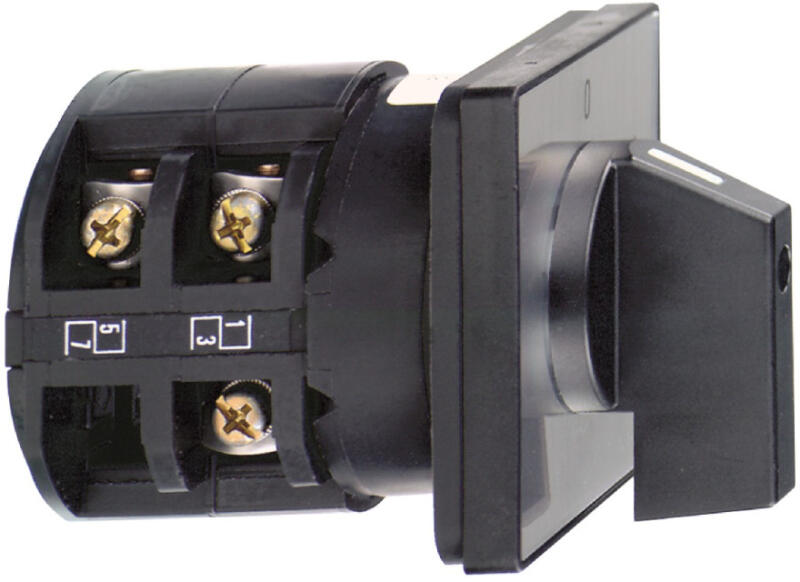

A Schneider Electric Harmony K50D002UP típusú kapcsoló egy professzionális átkapcsoló kapcsoló, amely kiváló minőségű elektromos rendszerek működtetéséhez és vezérléséhez terveztek. Ez a komplett bütykös kapcsoló a Harmony K termékcsalád megbízható tagja, amely évtizedek óta bizonyít ipari környezetben is. A K50D002UP modell egy 50A-es névleges áramerősségre tervezett, 2 pólusú átkapcsoló kapcsoló, amely front szerelésű kivitelben készült. A termék különlegessége a háromutas működés, amely lehetővé teszi az 1-0-2 pozíciók közötti váltást, amelyet a fekete műanyag fogantyú segítségével lehet kivitelezni. A kapcsoló 64x64 mm-es front panellal rendelkezik, amely könnyen szerelhető és jól látható pozíciójelzést kínál. A kapcsolón a pozíciók egyértelműen jelölve vannak a fémes alapon található 1-0-2 fekete jelölésekkel, így a kezelő mindig pontosan tudja, melyik állapotban van a kapcsoló. A K50D002UP műszaki paraméterei lenyűgözőek: 50A konvencionális szabad levegőn mért termikus áram, IP40 védettségi szint az IEC 60529 szabvány szerint, valamint 690V szigetelési feszültség (3-as szennyezettségi fok) az IEC 60947-1 szabványnak megfelelően. A kapcsoló 5000A zárlati áramot képes elviselni, és 63A-es gG típusú olvadóbiztosítóval védendő. A kapcsoló lökőfeszültség-állósága 6kV az EN 947-1 és IEC 947-1 szabványok szerint, ami kiváló védelmet biztosít túlfeszültség esetén. A K50D002UP kapcsoló kapcsolási szöge 60°, és rendelkezik ún. "slow-break" kontaktus működéssel, ami a megbízható működést segíti elő. A kapcsoló pozitív nyitással is rendelkezik, ami fontos biztonsági funkció, különösen ipari környezetben. A termék elektromos csatlakoztatása fogókapcsos csavaros sorkapcsokkal történik, amelyek rugalmas kábelek esetén 2x6 mm2, tömör vezetékek esetén pedig 2x10 mm2 kábelkeresztmetszet befogadására alkalmasak. A kapcsok meghúzási nyomatéka 2 Nm. A K50D002UP a gyártó adatlapja szerint számos kapcsolási kapacitást támogat különböző terhelési típusok mellett. Induktív terhelés esetén például 15000 mA DC áramot kapcsolhat 120V feszültségnél 2 kontaktussal, míg rezisztív terhelés esetén akár 50000 mA DC áramot 24V feszültségnél 1 kontaktussal. A kapcsoló mechanikai élettartama impresszív 300000 ciklus, ami hosszú távú, megbízható működést biztosít. A kapcsoló működési hőmérséklet-tartománya -25°C és +55°C között van, míg a tárolási hőmérséklet -40°C és +70°C közötti tartományban megengedett. A termék megfelel a IEC 60947-3 szabványnak, és rendelkezik többek között CULus minősítéssel, különböző teljesítmény-besorolásokkal: 120V 3 hp 1 fázis, 480V 25 hp 3 fázis, 240V 7,5 hp 1 fázis, és 240V 7,5 hp 3 fázis. A termék méretei precízen meghatározottak: a CAD szerinti szélessége 64 mm, magassága 64 mm, míg a mélysége 103 mm. A panel kivágás méretei a front szerelés esetében: 48 mm x 48 mm, a rögzítőfuratok átmérője 4,5 mm, távolságuk 10 mm. A kapcsoló támogatott panel vastagság 0,5-től 5,5 mm-ig terjed. A Schneider Electric K50D002UP átkapcsoló kapcsoló ideális választás olyan alkalmazásokhoz, ahol megbízható, tartós és biztonságos kapcsolásra van szükség, például ipari vezérlőrendszerekben, motor vezérlésekben vagy áramkörváltásoknál.

Schneider Electric Harmony K1, K2 - K50D002UP - Kézikapcsoló műszaki adatok Általános adatok Termékcsalád: Harmony K Termék vagy alkatrész típusa: Komplett bütykös kapcsoló Komponens neve: K50 Konvencionális szabad levegőn termikus áram [Ith]: 50 A Szerelési hely: Frontoldali Rögzítési mód: 4 furat Bütykös kapcsolófej típusa: 64 x 64 mm-es előlappal Működtető típusa: Fekete fogantyú Forgó fogantyú lakattal zárása: Nincs Jelölés megjelenítése: Fém legenda 1 - 0 - 2 fekete jelöléssel Bütykös kapcsoló funkciója: Átváltó kapcsoló Visszatérés: Nincs Kikapcsolt pozíció: Kikapcsolt pozícióval Pólusok leírása: 2P Kapcsolási pozíciók: Bal: 0° - 300°, Jobb: 0° - 60° IP védelmi fokozat: IP40 az IEC 60529 szerint Kiegészítő adatok Kapcsolási szög: 60° Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fok) az IEC 60947-1 szerint Rövidzárlati áram: 5000 A Rövidzárlat elleni védelem: 63 A-es olvadóbiztosíték, gG típusú Névleges lökőfeszültség-állóság [Uimp]: 6 kV az EN 947-1 szerint, 6 kV az IEC 947-1 szerint Érintkező működése: Lassú bontás Pozitív nyitás: Van Elektromos csatlakozás: Fogókapcsos csavaros sorkapcsok, rugalmas kábel esetén: 2 x 6 mm2, tömör vezeték esetén: 2 x 10 mm2 Meghúzási nyomaték: 2 N. m Mechanikai jellemzők Mechanikai élettartam: 300000 ciklus CAD teljes szélesség: 64 mm CAD teljes magasság: 64 mm CAD teljes mélység: 103 mm Környezeti jellemzők Szabványok: IEC 60947-3 Terméktanúsítv nyok: CULus 120 V 3 hp 1 fázis, CULus 480 V 25 hp 3 fázis, CULus 240 V 7,5 hp 1 fázis, CULus 240 V 7,5 hp 3 fázis Védőkezelés: TC Környezeti levegő hőmérséklete működés közben: -25…55 °C Környezeti levegő hőmérséklete tárolás során: -40…70 °C Túlfeszültség-kateg ória: II. osztály az IEC 60536 szerint, II. osztály az NF C 20-030 szerint
