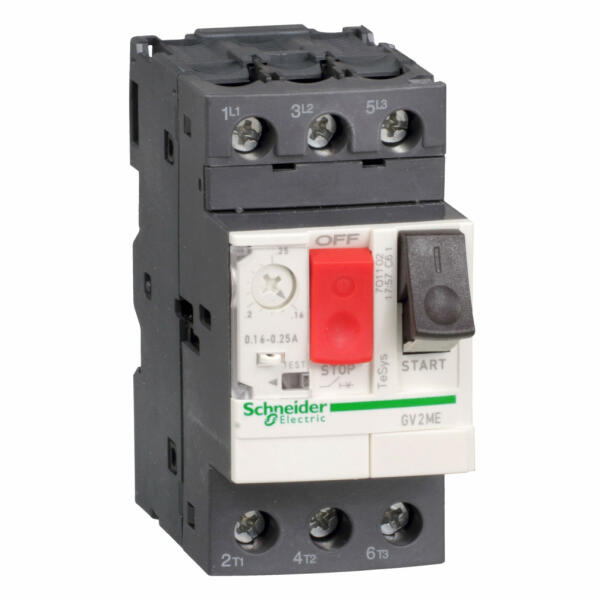

A Schneider Electric TeSys Deca GV2ME32AP motorvédő kapcsoló egy professzionális, ipari felhasználásra tervezett eszköz, amely kiváló megoldást nyújt a motorok teljes körű védelmére. Ez a 3-pólusú termikus-mágneses motorvédő a GV2ME sorozat része, amely ismert megbízhatóságáról és sokoldalúságáról. A GV2ME32AP motorvédő kapcsolót kifejezetten 24-32 Amper közötti működési tartományra tervezték, így ideális választás akár 15 kW teljesítményű motorok védelméhez 400/415V AC hálózatokon, 18,5 kW teljesítményű motorokhoz 500V AC mellett, valamint 22 kW teljesítményű motorokhoz 690V AC feszültségen. A termék különlegessége a termikus-mágneses kioldó technológia, amely kombináltan véd a túlterhelés és a rövidzárlat ellen. A termikus védelem beállítási tartománya 24-32A, míg a mágneses kioldási áram 537,6A, ami hatékony védelmet biztosít a motorok számára különböző üzemi körülmények között. A termék a csavaros csatlakozási technológiának köszönhetően egyszerűen telepíthető és karbantartható. A Schneider Electric TeSys GV2ME32AP kiemelkedő megszakító képességgel rendelkezik: 50 kA-ig terjedő Icu érték 230/240V AC mellett, 10 kA Icu 400/415V AC mellett, és még 690V AC feszültségen is 3 kA Icu értéket biztosít. A készülék névleges üzemi feszültsége 690V AC 50 Hz mellett, névleges szigetelési feszültsége szintén 690V AC 50/60 Hz mellett, az IEC 60947-2 szabványnak megfelelően. A névleges lökőfeszültség-állóság 6 kV, ami kiváló védelmet nyújt a feszültségcsúcsok ellen. A termék fáziskiesés-érzékenysége és szigetelésre való alkalmassága tovább növeli a biztonságos üzemeltetés lehetőségét. A TeSys GV2ME32AP mechanikai és elektromos tartóssága egyaránt kiemelkedő, 100.000 ciklus mindkét paraméterben. A készülék IP20 védettségű, az IEC 60529 szabványnak megfelelően, így védett az ujj méretű tárgyak behatolása ellen. Üzemi hőmérséklet-tartománya -20°C-tól +60°C-ig terjed, tárolási hőmérséklet-tartománya -40°C-től +80°C-ig. Mechanikai robusztussága is figyelemre méltó: ellenáll 30G erejű, 11 ms időtartamú ütéseknek, valamint 5G erejű, 5-150 Hz közötti rezgéseknek. A motorvédő kapcsoló telepíthető 35 mm-es szimmetrikus DIN-sínre (bepattintható) vagy panelre (csavarozható adapter lemezzel). Elhelyezhető vízszintesen vagy függőlegesen is. Méretei: 45 mm szélesség, 89 mm magasság és 78,5 mm mélység, ami kompakt megoldást biztosít kapcsolószekrényekbe történő telepítéskor.

Schneider Electric TeSys - GV2ME32AP - GV2 motorvédő kapcsoló 24…32A, csavaros csatlakozás AP műszaki adatok Alapadatok Termékcsalád: TeSys Deca Terméknév: TeSys GV2 Termék típus: Motorvédő kapcsoló Rövid terméknév: GV2ME Alkalmazás: Motorvédelem Kioldó egység technológia: Termikus-mágneses Műszaki jellemzők Pólusok száma: 3P Hálózat típusa: AC Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint Motor teljesítmény: 15 kW 400/415 V AC 50 Hz mellett, 18,5 kW 500 V AC 50 Hz mellett, 22 kW 690 V AC 50 Hz mellett Megszakítóképes ség: 50 kA Icu 230/240 V AC 50 Hz mellett, 10 kA Icu 400/415 V AC 50 Hz mellett, 6 kA Icu 440 V AC 50 Hz mellett, 4 kA Icu 500 V AC 50 Hz mellett, 3 kA Icu 690 V AC 50 Hz mellett Névleges üzemi rövidzárlati megszakítóképesség: 100% 230/240 V AC 50 Hz mellett, 50% 400/415 V AC 50 Hz mellett, 50% 440 V AC 50 Hz mellett, 75% 500 V AC 50 Hz mellett, 75% 690 V AC 50 Hz mellett Vezérlés típusa: Nyomógomb Névleges áram: 32 A Termikus védelem beállítási tartománya: 24... 32 A az IEC 60947-2 szerint Mágneses kioldási áram: 537,6 A Konvencionális szabad levegőben mért termikus áram: 32 A az IEC 60947-2 szerint Névleges üzemi feszültség: 690 V AC 50 Hz az IEC 60947-2 szerint Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-2 szerint Fáziskiesés érzékenység: Igen, az IEC 60947-4-1 szerint Szigetelésre való alkalmasság: Igen, az IEC 60947-1 szerint Fizikai tulajdonságok Teljesítmény-disszipáció pólusonként: 2,5 W Mechanikai élettartam: 100000 ciklus Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V In mellett, 100000 ciklus AC-3e esetén 415 V In mellett Névleges üzemeltetés: Folyamatos az IEC 60947-4-1 szerint Csatlakozók: Tápáramkör: csavaros csatlakozó, 2 kábel(ek) 1... 6 mm2 tömör, Tápáramkör: csavaros csatlakozó, 2 kábel(ek) 1,5... 6 mm2 rugalmas kábelvég nélkül, Tápáramkör: csavaros csatlakozó, 2 kábel(ek) 1... 4 mm2 rugalmas kábelvéggel Meghúzási nyomaték: 1,7 N. m a csavaros csatlakozókon Rögzítés i mód: 35 mm szimmetrikus DIN sín: bepattintható, Panel: csavarozott (adapter lemezzel) Szerelési pozíció: Vízszintes, Függőleges Szélesség: < /strong> 45 mm Magasság: 89 mm Mélység: 78,5 mm Szín: Sötétszürke Környezeti paraméterek Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 Terméktanúsít ványok: CCC, UL, CSA, EAC, ATEX, UKCA, IECEE CB Scheme IK védettségi fokozat: IK04 IP védettségi fokozat: IP20 az IEC 60529 szerint Klimatikus ellenállás: IACS E10 szerint Környezeti hőmérséklet tárolás esetén: -40... 80 °C Tűzállóság: 960 °C az IEC 60695-2-11 szerint Környezeti hőmérséklet működés esetén: -20... 60 °C Mechanikai robusztusság: Ütések: 30 Gn 11 ms-ig, Rezgések: 5 Gn, 5... 150 Hz Üzemi magasság:
