A Schneider Electric TeSys Deca termékcsaládba tartozó GV2RT05 motorvédő kapcsoló egy kompakt és megbízható megoldás különböző motorvédelmi alkalmazásokhoz. Ez a 3P (háromfázisú) kialakítású eszköz 0,63-1A közötti tartományban állítható termikus védelemmel rendelkezik, amely precíz védelmet biztosít a motorok számára túlterhelés esetén. A termomágneses kioldási technológiának köszönhetően rövidzárlat elleni védelmet is nyújt, 22A mágneses kioldási árammal. A TeSys GV2RT05 kiváló teljesítményt nyújt különböző felhasználási területeken. Alkalmazható motorvédelemhez magas indítóáramú motoroknál különböző teljesítmény kategóriákban: 0,09 kW és 0,12 kW 220/230V AC 50/60 Hz esetén, 0,25 kW és 0,37 kW 400/415V AC 50/60 Hz esetén, valamint 0,25 kW és 0,37 kW 440V AC 50/60 Hz esetén. Emellett használható még 0,37 kW motoroknál 500V AC 50/60 Hz, illetve 0,55 kW motoroknál 690V AC 50/60 Hz hálózatokon. Transzformátorvédelemre is alkalmas különböző teljesítménykategóriákban: 0,63 kW 440V AC és 500V AC esetén, valamint 1 kW 690V AC hálózatokon. A GV2RT05 kiemelkedő szakítóképességgel rendelkezik, 100 kA Icu értékkel mind az öt szabványos hálózati feszültség esetén (220/230V, 400/415V, 440V, 500V és 690V AC 50/60 Hz), ami megfelelő az IEC 60947-2 szabvány követelményeinek. A készülék az IEC 60947-2 szerinti A kategóriájú, valamint az IEC 60947-4-1 szerinti AC-3 és AC-3e felhasználási kategóriáknak felel meg. A billenőkaros vezérlés egyszerű és intuitív használatot biztosít. A termék névleges üzemi feszültsége 690V AC 50/60 Hz, névleges szigetelési feszültsége szintén 690V AC 50/60 Hz, míg a névleges lökőfeszültség-állóképessége 6 kV az IEC 60947-2 szerint. A GV2RT05 motorvédő kapcsoló alkalmas leválasztási (izolációs) célokra is az IEC 60947-1 szerint. Pólusonként 2,5W teljesítményt disszipál. Kiemelkedő mechanikai és villamos tartósság jellemzi, mindkét esetben 100000 kapcsolási ciklus. Az AC-3 és AC-3e kategóriában 415V-nál a névleges élettartama 100000 ciklus. A készülék csavaros kapcsai 2 kábel csatlakoztatását teszik lehetővé különböző konfigurációkban: 1-6 mm2 tömör vezeték, 1,5-6 mm2 sodrott vezeték kábelvég nélkül, illetve 1-4 mm2 sodrott vezeték kábelvéggel. A meghúzási nyomaték 1,7 Nm a csavaros kapcsoknál. Szerelése történhet 35 mm-es szimmetrikus DIN sínre pattintással vagy panelre csavarozva (adapterlap használatával). Szerelhető vízszintesen vagy függőlegesen. Méretei: 45 mm szélesség, 89 mm magasság és 78,5 mm mélység.

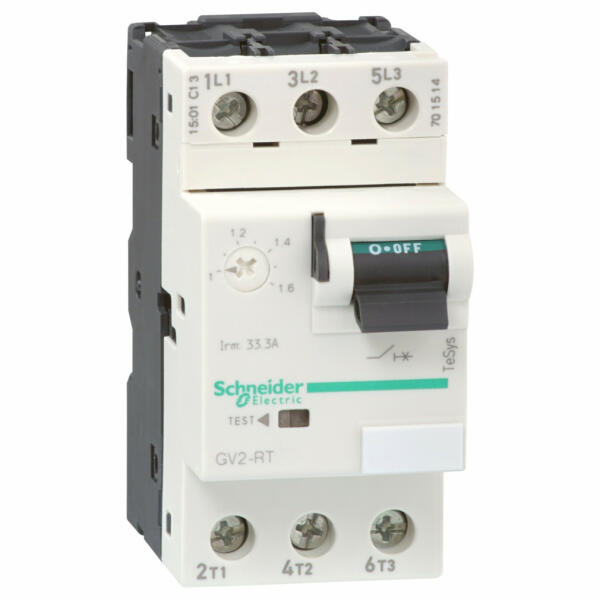

Schneider Electric TeSys - GV2RT05 - Motorvédő kapcsoló 0,6 - 1A műszaki adatok Főbb jellemzők Termékcsalád: TeSys Deca Terméknév: TeSys GV2 Termék típusa: Motorvédő kapcsoló Eszköz rövidnév: GV2RT Alkalmazási terület: Motorvédelem, Transzformátor Kioldóegy ség technológia: Termomágneses Műszaki adatok Pólusok: 3P Hálózat típusa: AC Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint Névleges áram: 1 A Termikus védelem beállítási tartománya: 0,63-1 A az IEC 60947-2 szerint Mágneses kioldási áram: 22 A Konvencionális szabad levegő hőáram: 1 A az IEC 60947-2 szerint Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint Névleges lökőfeszültség: 6 kV az IEC 60947-2 szerint Motorteljesítmény kategóriák 0,09 kW 220/230 V AC 50/60 Hz esetén (motorvédelem magas indítóáram)0,12 kW 220/230 V AC 50/60 Hz esetén (motorvédelem magas indítóáram)0,25 kW 400/415 V AC 50/60 Hz esetén (motorvédelem magas indítóáram)0,37 kW 400/415 V AC 50/60 Hz esetén (motorvédelem magas indítóáram)0,25 kW 440 V AC 50/60 Hz esetén (motorvédelem magas indítóáram)0,37 kW 440 V AC 50/60 Hz esetén (motorvédelem magas indítóáram)0,37 kW 500 V AC 50/60 Hz esetén (motorvédelem magas indítóáram)0,55 kW 690 V AC 50/60 Hz esetén (motorvédelem magas indítóáram)0,63 kW 440 V AC 50/60 Hz esetén (transzformátorvédelem)0,63 kW 500 V AC 50/60 Hz esetén (transzformátorvédelem)1 kW 690 V AC 50/60 Hz esetén (transzformátorvédelem) Szakítóképesség 100 kA Icu 220/230 V AC 50/60 Hz esetén az IEC 60947-2 szerint100 kA Icu 400/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint100 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint100 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint100 kA Icu 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint Mechanikai jellemzők Vezérlés típusa: Billenőkaros Leválasztá sra alkalmas: Igen, az IEC 60947-1 szerint Teljesítmény disszipáció pólusonként: 2,5 W Mechanikai élettartam: 100000 ciklus Villamos élettartam: 100000 ciklus AC-3 esetén 415 V-nál, 100000 ciklus AC-3e esetén 415 V-nál Névleges működési mód: Megszakítás nélküli az IEC 60947-4-1 szerint Csatlakozások és rögzítés Csatlakozások: Erőátviteli áramkör: csavaros kapocs, 2 kábel 1-6 mm2 tömör, 2 kábel 1,5-6 mm2 sodrott kábelvég nélkül, 2 kábel 1-4 mm2 sodrott kábelvéggel Meghúzási nyomaték: 1,7 Nm a csavaros kapcsoknál Rögzítési mód: 35 mm szimmetrikus DIN sínre pattintva, panelre csavarozva (adapterlappal) Szerelési pozíció: Vízszintes vagy függőleges Méretek Szélesség: 45 mm Magasság: 89 mm Mélység: 78,5 mm Környezeti jellemzők Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1 IK védettségi fokozat: IK04 IP védettségi fokozat: IP20 az IEC 60529 szerint Klimatikus ellenállás: Megfelel az IACS E10-nek Környezeti hőmérséklet tároláskor: -40... 80 °C Tűzállóság: 960 °C az IEC 60695-2-11 szerint Környezeti hőmérséklet működés közben: -20... 60 °C Mechanikai robusztusság: Ütés: 30 Gn 11 ms-ig, Rezgés: 5 Gn, 5-150 Hz Üzemeltetési magasság:
