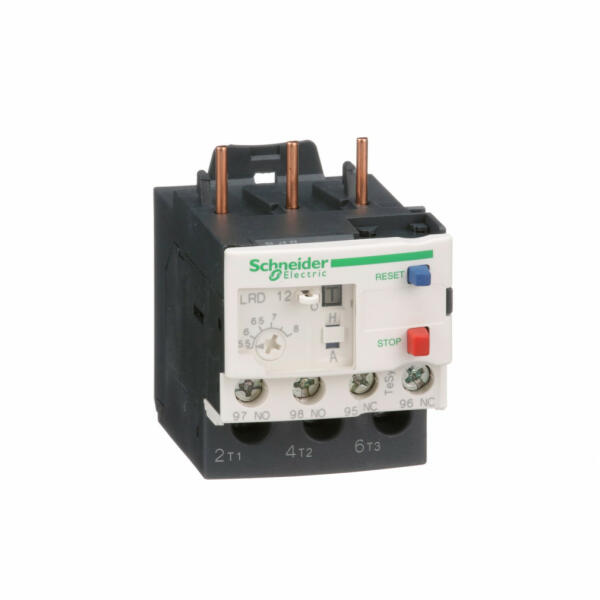

A Schneider Electric TeSys LRD12 egy differenciál hőkioldó relé, amely a TeSys Deca termékcsalád része, és kifejezetten motorvédelmi célokra tervezték. Ez a Class 10A besorolású termék kompatibilis a LC1D09, LC1D12, LC1D18, LC1D25, LC1D32 és LC1D38 kontaktorokkal, így rugalmas alkalmazási lehetőségeket kínál ipari környezetben. A LRD12 termék 5,5-8 A tartományban állítható hőkioldással rendelkezik, ami lehetővé teszi a pontos motorvédelmet különböző terhelési körülmények között. A relé működése a túlterhelés esetén aktiválódó differenciális hővédelmen alapul, amely 1,14 ± 0,06 Ir kioldási küszöbértékkel rendelkezik az IEC 60947-4-1 szabványnak megfelelően. Különösen hasznos funkció a fáziskiesés érzékelése, amely során a készülék 130%-os áramerősségnél old ki két fázison, miközben a harmadik fázis nulla értéken van. Ez a képesség kritikus fontosságú a háromfázisú motorok védelme szempontjából, mivel a fáziskiesés jelentős károsodást okozhat a megfelelő védelem nélkül. A relé 1 NO (normally open) és 1 NC (normally closed) segédérintkezővel rendelkezik, amelyek jelzési célokra használhatók. A jelzőáramkörök konvencionális szabad levegőn történő termikus árama 5 A, és megengedett áramerősség 1,5 A 240 V AC-15 vagy 0,1 A 250 V DC-13 kapcsolásnál. A relé névleges szigetelési feszültsége 690 V az IEC 60947-4-1 szabvány szerint, valamint 600 V a CSA és UL szabványok értelmében. A termék impulzus-állósági feszültsége 6 kV, ami kiváló villamos szigetelési tulajdonságokra utal. A relé 0-400 Hz hálózati frekvenciatartományban működőképes, így széles körű alkalmazhatóságot biztosít különböző ipari környezetekben. A TeSys LRD12 kezelőfelülete egyszerű és felhasználóbarát: piros nyomógomb a leállításhoz és kék nyomógomb a visszaállításhoz. A készülék több féle módon szerelhető: közvetlenül a kontaktor alá, sínre vagy lemezre specifikus kiegészítőkkel. A csavaros csatlakozókapcsok mind a tápáramkörhöz, mind a vezérlőáramkörhöz széles keresztmetszetű kábelek csatlakoztatását teszik lehetővé. A tápáramkörhöz 1,5-10 mm2 rugalmas kábelvég nélküli, 1-4 mm2 rugalmas kábelvéggel vagy 1-6 mm2 tömör vezeték csatlakoztatható, míg a vezérlőáramkörhöz 1-2,5 mm2 keresztmetszetű vezetékek használhatók. A termék kompakt méretekkel rendelkezik: 66 mm magasság, 45 mm szélesség és 70 mm mélység, ami megkönnyíti a beépítést szűk helyeken is. Az IP20-as védettségi fokozat megfelelő védelmet biztosít érintés ellen, miközben a -20... +60 °C üzemi hőmérséklettartomány és a -60... +70 °C tárolási hőmérséklettartomány szélsőséges környezeti feltételek között is megbízható működést garantál. A készülék megfelel számos nemzetközi szabványnak, köztük az EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 és egyéb ipari előírásoknak, emellett rendelkezik IEC, UL, CSA, CCC, EAC és számos egyéb tanúsítvánnyal, beleértve a tengerészeti alkalmazásokra vonatkozó BV, RINA, DNV-GL és LROS minősítéseket, valamint az ATEX INERIS és UKCA tanúsítványokat is. Ez a széles körű minősítésrendszer bizonyítja a termék kiváló minőségét és megbízhatóságát különböző felhasználási területeken.

Schneider Electric TeSys LR. D - LRD12 - Hőkioldó 10 - es osztályú, 5,5. . 8A, D09…D38 - hoz, csavaros csatlakozás műszaki adatok Főbb jellemzők Termékcsalád: TeSysTermékvonal: TeSys DecaTerméknév: TeSys LRDKomponens típusa: Differenciál hőkioldó reléKészülék rövid neve: LRDRelé alkalmazás: MotorvédelemTermék kompatibilitás: LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38Hálózat típusa: DC, ACHőkioldási osztály: Class 10A az IEC 60947-4-1 szerintHővédelmi beállítási tartomány: 5,5…8 A Névleges értékek Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-4-1 szerint (tápáramkör), 600 V a CSA és UL szerint (tápáramkör)Névleges impulzus-állósági feszültség [Uimp]: 6 kVNévleges üzemi feszültség [Ue]: 690 V AC 0... 400 Hz (tápáramkör) az IEC 60947-4-1 szerintHálózati frekvencia: 0... 400 Hz Csatlakozások és kioldás Segédérintkező összetétele: 1 NO + 1 NCKonvencionális szabad levegőn termikus áram [Ith]: 5 A (jelzőáramkör)Megengedett áram: 1,5 A 240 V AC-15 (jelzőáramkör), 0,1 A 250 V DC-13 (jelzőáramkör)Kapcsolódó biztosíték méretezés: 4 A gG (jelzőáramkör), 4 A BS (jelzőáramkör)Kioldási küszöbérték: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerintFáziskiesés érzékenység: Kioldási áram 130% Ir két fázison, a harmadik 0 értékenVezérlés típusa: Piros nyomógomb: leállítás, Kék nyomógomb: visszaállítás Szerelés és mechanikai jellemzők Szerelési támogatás: Lemezre, speciális kiegészítőkkel; Sínre, speciális kiegészítőkkel; Kontaktor aláCsatlakozók - terminálok:Vezérlőáramkör: csavaros kapcsok, 2 kábel 1... 2,5 mm2 hajlékony kábelvég nélkül, 2 kábel 1... 2,5 mm2 hajlékony kábelvéggel, 2 kábel 1... 2,5 mm2 tömörTápáramkör: csavaros kapcsok, 1 kábel 1,5... 10 mm2 hajlékony kábelvég nélkül, 1 kábel 1... 4 mm2 hajlékony kábelvéggel, 1 kábel 1... 6 mm2 tömörMeghúzási nyomaték: Vezérlőáramkör: 1,7 Nm, Tápáramkör: 1,7 NmMagasság: 66 mmSzélesség: 45 mmMélység: 70 mm Környezeti feltételek IP védettségi fokozat: IP20 az IEC 60529 szerintKörnyezeti üzemi hőmérséklet: -20…60 °C leértékelés nélkül az IEC 60947-4-1 szerintKörnyezeti tárolási hőmérséklet: -60…70 °CHőmérséklet kompenzáció: -20…60 °CLángállóság: V1 az UL 94 szerintMechanikai robusztusság: Rezgések: 6 Gn az IEC 60068-2-6 szerint, Ütések: 15 Gn 11 ms-ig az IEC 60068-2-7 szerintDielektromos szilárdság: 1,89 kV 50 Hz-en az IEC 60947-1 szerint Szabványok és tanúsítványok Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495Terméktanúsítványok: IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS (Lloyds register of shipping), ATEX INERIS, UKCA
