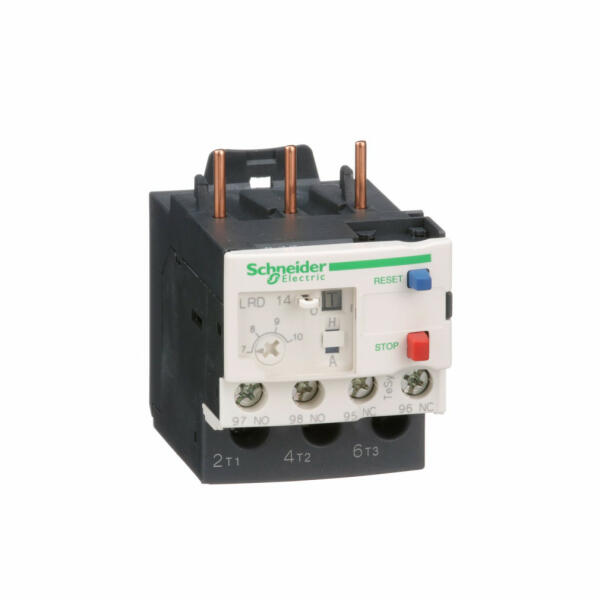

A Schneider Electric TeSys Deca LRD14 differenciális termikus túlterhelés-relé egy professzionális motorvédelmi eszköz, amely kiváló megoldást nyújt az ipari alkalmazások számára. Ez a 690 VAC névleges feszültségű, 7-10A áramtartományban működő termikus relé tökéletes választás különböző ipari motorok védelmére és biztonságos üzemeltetésére. A TeSys LRD14 termikus túlterhelés-relé 10A osztályú kivitelben készült az IEC 60947-4-1 szabvány szerint, ami optimális védelmet biztosít a túlterhelés ellen. Kompatibilis a TeSys Deca termékcsalád LC1D09, LC1D12, LC1D18, LC1D25, LC1D32 és LC1D38 kontaktoraival, így rugalmasan beépíthető a meglévő rendszerekbe. A relé 1NO+1NC segédérintkezővel rendelkezik, amelyek 5A konvencionális szabad levegős termikus áramot biztosítanak a jelzőáramkörök számára. A termék csavaros csatlakozással van ellátva, ami megkönnyíti a telepítést és a karbantartást. A Schneider Electric LRD14 relé számos figyelemre méltó műszaki tulajdonsággal rendelkezik. Működési frekvenciatartománya 0-400 Hz, így különböző frekvenciájú alkalmazásokhoz is használható. A termék IP20-as védettséggel rendelkezik az IEC 60529 szabvány szerint, és -20°C és +60°C közötti környezeti hőmérsékleten képes működni derating nélkül. A relé fáziskiesés érzékenysége garantálja a motor védelmét aszimmetrikus táplálás esetén is, a kioldási áram az Ir 130%-a két fázison, miközben a harmadik fázis 0. A vezérlőgombok - piros a leállításhoz és kék a visszaállításhoz - könnyen használhatóvá teszik a készüléket. A termék 1,14 +/- 0,06 Ir kioldási küszöbértékkel rendelkezik az IEC 60947-4-1 szabvány szerint. A termék műszaki kialakítása lehetővé teszi a különböző szerelési módokat: felszerelhető lemezre, sínre speciális tartozékokkal, vagy közvetlenül a kontaktor alá. A csatlakozási lehetőségek széles skálája is rendelkezésre áll: a vezérlőáramkörhöz 2 kábel csatlakoztatható 1-2,5 mm2 rugalmas vagy merev vezetékekkel, míg a teljesítmény áramkörhöz 1,5-10 mm2 rugalmas vagy 1-6 mm2 merev vezetékek használhatók. A készülék méretei kompaktak: 66 mm magasság, 45 mm szélesség és 70 mm mélység, mindössze 0,124 kg nettó súllyal. A terméket számos nemzetközi szabvány szerint tervezték és tanúsították, beleértve az EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 és más szabványokat, valamint olyan tanúsító szervezetek hagyták jóvá, mint az IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS és ATEX INERIS.

Schneider Electric TeSys LR. D - LRD14 - Hőkioldó 10 - es osztályú, 7. . 10A, D09…D38 - hoz, csavaros csatlakozás műszaki adatok Főbb jellemzők Termékcsalád: TeSysSorozat: TeSys DecaTerméknév: TeSys LRDTermék típusa: Differenciális termikus túlterhelés-reléEszköz rövid neve: LRDRelé alkalmazása: MotorvédelemTermék kompatibilitás: LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38Hálózat típusa: AC, DCTermikus túlterhelési osztály: Class 10A az IEC 60947-4-1 szerintTermikus védelem beállítási tartománya: 7... 10 ANévleges szigetelési feszültség [Ui]: Teljesítmény áramkör: 600 V a CSA szerint, 600 V az UL szerint, 690 V az IEC 60947-4-1 szerint Kiegészítő információk Hálózati frekvencia: 0... 400 HzSzerelési lehetőségek: Lemezre, speciális tartozékokkal; Sínre, speciális tartozékokkal; Kontaktor aláKioldási küszöb: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerintSegédérintkező összetétele: 1 NO + 1 NCKonvencionális szabad levegős termikus áram [Ith]: 5 A jelzőáramkörhözMegengedett áram: 3 A 120 V AC-15 esetén jelzőáramkörhöz, 0,22 A 125 V DC-13 esetén jelzőáramkörhözNévleges üzemi feszültség [Ue]: 690 V AC 0... 400 Hz teljesítmény áramkörhöz az IEC 60947-4-1 szerintKapcsolódó biztosíték névleges értéke: 4 A gG jelzőáramkörhöz, 4 A BS jelzőáramkörhözNévleges lökőfeszültség [Uimp]: 6 kVFáziskiesés érzékenység: Kioldási áram az Ir 130%-a két fázison, a harmadik 0Vezérlési típus: Piros nyomógomb: leállítás, Kék nyomógomb: visszaállításHőmérséklet-ko mpenzáció: -20... 60 °C Csatlakozások és méretek Csatlakozások - kapcsok: Vezérlőáramkör: csavaros kapcsok 2 kábel(ek) 1... 2,5 mm2 rugalmas kábelér nélkül, Vezérlőáramkör: csavaros kapcsok 2 kábel(ek) 1... 2,5 mm2 rugalmas kábelérrel, Vezérlőáramkör: csavaros kapcsok 2 kábel(ek) 1... 2,5 mm2 merev kábelér nélkülTeljesítmény áramkör: csavaros kapcsok 1 kábel(ek) 1,5... 10 mm2 rugalmas kábelér nélkül, Teljesítmény áramkör: csavaros kapcsok 1 kábel(ek) 1... 4 mm2 rugalmas kábelérrel, Teljesítmény áramkör: csavaros kapcsok 1 kábel(ek) 1... 6 mm2 merev kábelér nélkülMeghúzási nyomaték: Vezérlőáramkör: 1,7 N. m - csavaros kapcsoknál, Teljesítmény áramkör: 1,7 N. m - csavaros kapcsoknálMagasság: 66 mmSzélesség: 45 mmMélység: 70 mmNettó tömeg: 0,124 kg Környezet Klimatikus ellenállás: megfelel IACS E10IP védettségi fokozat: IP20 az IEC 60529 szerintÜzemi környezeti hőmérséklet: -20... 60 °C csökkentés nélkül az IEC 60947-4-1 szerintTárolási környezeti hőmérséklet: -60... 70 °CLángállóság: V1 az UL 94 szerintMechanikai robusztusság: Rezgések: 6 Gn az IEC 60068-2-6 szerint, Ütések: 15 Gn 11 ms-ig az IEC 60068-2-7 szerintDielektromos szilárdság: 1,89 kV 50 Hz-en az IEC 60947-1 szerint Szabványok és tanúsítványok Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495Terméktanúsítványok: IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS (Lloyds register of shipping), ATEX INERIS, UKCA
